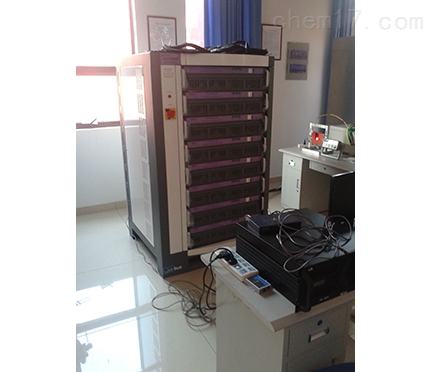

点击图片查看原图
锂电池过充过放测试系统主要技术参数：
|
GS-C1068 型 5V100A电池过充过放测试系统 |
||||||
|
指标项目 |
指标参数 |
|||||
|
输入电源 |
AC 380V ±10% / 50Hz |
|||||
|
输入有功功率 |
7089 W |
|||||
|
分辨率 |
AD：16bit；DA：12bit |
|||||
|
输入阻抗 |
≥1MΩ |
|||||
|
电压 |
每通道测量范围 |
充电：10mV~5V |
放电：10mV~5V |
|||
|
zui低放电电压 |
2.5V（备注：电流输出线长度≤2米） |
|||||
|
精度 |
± 0.1% of FS |
|||||
|
稳定度 |
± 0.1% of FS |
|||||
|
电流 |
每通道输出范围 |
充电：200mA~100A 放电：200mA~100A |
||||
|
精度 |
± 0.1% of FS |
|||||
|
稳定度 |
± 0.1% of FS |
|||||
|
功率 |
单通道输出功率 |
500W |
||||
|
稳定度 |
± 0.2% of FS |
|||||
|
时间 |
电流响应时间 |
电流（10%~90%）硬件响应时间为20ms |
||||
|
工步时间范围 |
≤(365*24)小时/工步 |
时间格式支持00：00：00(h、min、s) |
||||
|
数据记录 |
数据记录条件 |
时间范围Δt：（1s~60000s） |
||||
|
电压ΔU：（10mV~5V） |
||||||
|
电流ΔI：（200mA~100A） |
||||||
|
记录频率 |
1Hz |
|||||
|
充电 |
充电模式 |
恒流充电、恒压充电、恒流恒压充电 |
||||
|
截止条件 |
电压、电流、相对时间、容量、-△V |
|||||
|
放电 |
放电模式 |
恒流放电、恒功率放电 |
||||
|
截止条件 |
电压、电流、相对时间、容量、-△V |
|||||
|
循环 |
循环测试范围 |
1~65535次 |
||||
|
单循环工步数 |
254 |
|||||
|
循环嵌套 |
具有嵌套循环功能，zui大支持3层嵌套 |
|||||
|
保护 |
安全保护 |
● 掉电数据保护 |
||||
|
● 具有脱机测试功能 |
||||||
|
● 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、延时时间 |
||||||
|
硬件保护 |
添加防反接保护板 |
|||||
|
通道特点 |
恒流源与恒压源采用双闭环结构 |
|||||
|
通道控制模式 |
独立控制 |
|||||
|
电压电流检测采样 |
四线制连接 |
|||||
|
噪声 |
<85dB |
|||||
|
数据库 |
采用MySQL数据库集中管理测试数据 |
|||||
|
上位机通讯方式 |
基于TCP/IP协议 |
|||||
|
数据输出方式 |
EXCEL、TXT |
|||||
|
服务器磁盘配置 |
500GB |
|||||
|
通信接口 |
网口 |
|||||
|
每单元通道数 |
#VALUE! |
|||||
|
设备工作环境要求 |
||||||
|
指标项目 |
指标参数 |
|||||
|
工作温度范围 |
0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃） |
|||||
|
存储温度范围 |
-10℃~50℃ |
|||||
|
工作环境相对湿度范围 |
≤70% RH（没有水汽凝结） |
|||||
|
存储环境相对湿度范围 |
≤80% RH（没有水汽凝结） |
|||||
|
夹具规格与尺寸 |
||||||
|
指标项目 |
指标参数 |
|||||
|
夹具类型 |
线鼻子夹具 |
|||||
|
夹具图片 |
|
|
|
|||
|
鳄鱼夹具 |
聚合物夹具 |
线鼻子夹具 |
||||
|
图片仅供参考，以实物为准 |
||||||
|
每单元机箱尺寸（W*D*H）(mm) |
||||||
|
设备图片 |
||||||
|
图片仅供参考，以实物为准
|
||||||
锂电池过充过放测试系统主要功能：
1、系统硬件稳定可靠，每个通道有独立的恒流及硬件恒压源还有恒功率放电和恒阻放电。
2、每个通道可独立设定工步运行；增加专业型工步设置方案；任意情况下“停止”后（包括断电）的工步“接续”功能。可作循坏嵌套。
3、数据采集速度快，精确捕抓电压电流的变化细节，具备日志功能。强大的数据及曲线处理、报表功能。数据及曲线可导出至Excel、Word，数据及曲线均可编辑处理。
4、夹具种类齐全，可适应不同规格型号的电芯、钮扣电池、组合电池的测试。
5、型号齐全：可根据客户的需求设计制造电流1mA~1000A、电压2V~500V量程内各种型号的设备，可增加负电压。
6、可脱机使用，可测温度和内阻，及笔记本电池的SMbus功能。（这里指带内阻及温度的型号）
7、附送电压电流精度校准软件，可改单元号，可变量程。
8、可选串口、USB及网络连接。采用C/S模式，可远程监控。
满足标准：
UL1642-2009
GB/T31485-2015 电动汽车用动力蓄电池安全要求及试验方法
GB/T31484-2015 电动汽车用动力蓄电池-循环寿命要求及试验方法
GB/T31486-2015 电动汽车用动力蓄电池电性能要求及试验方法
GB/T31467.3-2015 电动汽车用锂离子动力蓄电池包和系统 第3部分:安全性要求与测试方法
GB31241-2014便携式电子产品用锂离子电池和电池组安全要求
SJ/T11170-1998或UL2054
MH/T1020-2007或UN38.3、GB/T18287-2013
GB/T18287-2000
YD1268-2003
QB/T2502-2000
IEC62281-2004
QB/T2947-2008《电动自行车用蓄电池及充电器第3部分：锂离子蓄电池及充电器》
QB/T2947-2008《电动自行车用蓄电池及充电器第2部分：金属氢化物镍蓄电池及充电器》等标准
